Монтаж сплит и мульти-сплит систем

0
Артикул: 000843
8 500
-+Купить
При обращении в нашу компанию для заказа монтажа сплит-систем кондиционирования, наши менеджеры выясняют все потребности клиента, ориентируют по цене, согласовывают выезд на объект, делают итоговые расчёты.
Описание

Возьмем для примера большой дом, состоящий из 3 спален, 2 кабинетов, гостиной, кухни, пары санузлов. Перед нами стоит задача создать климатическую систему в обоих каб., зале для отдыха и нашей спальне для сна – итого 4 помещения. Стандартная бытовая сплит-система – это блок на улице, вывешивающийся за окном, и испаритель внутри, из которого дует холодный воздух.

Если мы для каждой зоны разместим такие узлы, то придется смириться c грудой металлических ящиков, которые станут висеть на фасаде, портя облик здания. Вдобавок их покупка влетит в копеечку. И тут приходит на помощь представленный товар.

Мультисплит система – это одна установка кондиционирования снаружи, подключаемая к 2-16 или большему числу блоков в помещении.

Промышленное решение для маленьких площадей

Если вы посмотрите на торговый центр, завод, бизнес-комплекс или ресторан, то увидите, что связка 1 внешний + 1 внутренний блок здесь не используется. В том же БЦ может быть 50 и более кабинетов, в каждом из которых надо поддерживать правильные условия. Вместо установки сплит-системы ставится климатическая сеть с одним ККБ (компрессорно-конденсаторным блоком), который подключен к 50 внутренним узлам. Представленная конструкция – то же самое, но в уменьшенных размерах и адаптированное под небольшие здания. Посмотрите на особенности решения:

  • Габариты меньше;
  • Производительность подстроена под бытовые нужды;
  • Питание двухфазное (промышленные варианты чаще работают от 380 В);
  • Цена значительно ниже, чем у «старших» собратьев;
  • Подключение осуществляется не более чем к 16 блокам.

Еще немного о максимальном количестве комнат: знайте, что деление кондиционеров на бытовые и промышленные условно. Это похоже на классификацию компьютеров – офисные, игровые. В последних просто мощнее видеокарты. Тут то же самое – ставятся более производительные компрессоры. Потому ограничение в 16 внутренних блоков также неокончательное. Мы можем собрать систему с 16, 20 или большим числом кондиционеров в комнатах. Все зависит от потребностей. А разделение существует исключительно для упрощения представления товара у людей, не любящих изучать технические данные.

Мультисплит система на объектах

Обычно монтаж подобных конструкций заказывается в здания площадью до 200 м². Одна из главных особенностей продукта – ограниченное количество блоков, размещаемых внутри. Возможно вам следует рассмотреть вариант с ККБ, который также можно заказать в компании Авимос. Клиентам не обязательно вникать в подробности – просто обратитесь к нашему менеджеру для консультации. Он приедет и подберет подходящую конфигурацию.

Примеры объектов, на которые у нас заказывают монтаж:

  • Офисы – зоны в переделанных квартирах и административных зданиях;
  • Спортзалы – речь о маленьких клубах, состоящих из тренажерного блока, пары раздевалок, душевых;
  • Жилье – именно для квартир, домов, коттеджей и таунхаусов создавался данный товар. В этом сегменте он смотрится идеально.

Список на деле длиннее. Сегодня мы обслуживаем все существующие объекты вплоть до фармакологических лабораторий и стерильных палат. Вне зависимости от типа вашего здания и его назначения, Авимос подберет оборудование и произведет монтаж.

Стоимость установки сплит и мульти-сплит систем

Тип кондиционера Цена
Монтаж настенной сплит-системы мощностью 1.8-2.4 кВт от 8 500 ₽
Монтаж кассетной сплит-системы мощностью 1.8-2.4 кВт от 10 000 ₽
Монтаж канальной сплит-системы мощностью 3.2-4 кВт от 11 000 ₽
Монтаж напольно-потолочной сплит-системы мощностью 3.2-4 кВт от 11 000 ₽
Монтаж колонной сплит-системы мощностью 6-7.9 кВт от 15 000 ₽
Монтаж мульти сплит-системы на 2 комнаты от 19 000 ₽
Монтаж мульти сплит-системы на 3 комнаты от 28 000 ₽
Монтаж мульти сплит-системы на 4 комнаты от 37 000 ₽

Устройство мульти сплит-системы кондиционирования

Разберем составляющие комплексного варианта. Более простые варианты имеют меньший набор элементов, потому на данном примере вы сможете точно представить, как устроена любая конструкция. Состоит техника из 3 частей.

Внешний блок

Это сердце кондиционера. Вы могли видеть такие узлы на зданиях. Обликом они напоминают прямоугольный шкаф с вентиляторами. Взгляните на все его составляющие:

  • Клапаны – в ряде случаев кондиционер может не отапливать помещение. Для этого устанавливается четырехходовой клапан. Он позволяет переключаться между трубами с хладагентом и газами, отвечающими за обогрев. Для этого потребуется кондиционер с более чем двумя контурами, но о них позже;
  • Компрессор – главный элемент, отвечающий за создание давления. Последнее заставляет двигаться в магистралях фреон, с помощью которого и появляется холод у вас в помещении. Компрессоры бывают поршневыми и спиральными. Первые являются стандартными и стоят недорого. Однако они чаще требуют обслуживания. Вторые – современные модели, обладающие большей производительностью и долговечностью. Они особенно хороши в условиях критически низких температур;
  • Схема контроля – это электронный узел, устанавливаемый в инверторных кондиционерах. Такой же размещается в современных VRF-системах. Это важная деталь, которая в процессе эволюции климатического оборудования значительно понизила его энергопотребление и повысила эффективность. Он позволяет плавно переключать производительность вентиляторов и других узлов, благодаря чему перепады температуры снизились до 0,5 C°. Если вы ставите 22 C° у себя дома, то показатель не отклонится на 23 или 24 C°. Обычные же кондиционеры работают по принципу «включился/выключился». При нем ни о какой точной регулировки речи не идет. Вдобавок модели с инверторами экономить 30-50% электроэнергии;
  • Конденсатор – это часть системы охлаждения. Представляет собой радиатор, через который бежит фреон. Он же понижает температуру проходящего через него воздуха, направленного на нагревающиеся детали блока;
  • Вентилятор – это также части системы охлаждения внешнего узла. Именно они прогоняют воздух через конденсатор, благодаря чему тот приобретает низкую температуру. Это обязательная деталь. Обычно он имеет несколько скоростей, переключающихся автоматически;
  • Фильтры – в первую очередь элемент грубой очистки, размещающийся непосредственно перед входом в компрессор. Его задача защитить «сердце» системы от различного мусора вроде медной крошки. Последняя же может попасть внутрь при установке;
  • Штуцеры – соединения. К ним в процессе монтажа мультисплит системы пристыковываться медные трубы;
  • Крышка – обычно важные узлы вроде ранее упомянутых штуцеров, а также зон подключения проводов исполняются с возможностью быстрого доступа для обслуживания. Однако это уже зависит от модели агрегата.

Обвязка

Она представляет собой соединительный комплект, с помощью которого компрессорный блок подключается к магистрали. В небольших сборных моделях подобные элементы идут изначально. Мастерам не приходится их монтировать.

Однако в случае установки более мощной техники в составе ККБ, обвязка собирается отдельно. Вам об этом беспокоиться не надо. На финальное качество, обслуживания и прочие фактора это не влияет.

Взгляните на составляющие узла:

  • Смотровые окна – устанавливаются для наблюдения за внутренними частями техники;
  • Линейный ресивер – его задача собирать хладагент;
  • Осушающие фильтры – представляют собой подобие патрона, металлической трубки для удержания излишней влаги. Внутри находится абсорбент, который и решает вопрос избытка жидкости. Также предусматривается масляная система очистки;
  • Вентили – во время обслуживания может понадобиться разгерметизировать оборудование, что и позволяют сделать данные детали. Это исключит ненужные выбросы хладагента;
  • Индикаторы – в случае с обвязкой они позволяют определять уровень влажности. Обычно он повышается, когда фильтр засоряется и его пора менять.

При надобности устанавливается система очистки кислот, расширительный бак и реле давления. Возможен монтаж комплектов для подогрева оборудования в холодный период. Обычно они рассчитаны на −10 и −30 градусов.

Возможна установка теплового насоса, который будет отвечать за подачу нагретого воздуха в помещении. Это отдельный элемент, не имеющий никакого отношения к обвязке. Однако он также присоединяется к общей сети – это повышает цену монтажа системы.

Один из плюсов работы с нашей компанией – это неограниченный выбор оборудования, благодаря которому можно создать систему любой сложности, получив необходимый набор функции.

Внутренний блок

Это объект, который размещается непосредственно в помещении. Из него будет выходить горячий холодный воздух. На нём станет отображаться температура и другие параметры. На него вы будете направлять пульт ДУ. Большинство этих элементов одинаковы внутри, но могут отличаться типом конструкции и внешним видом. Следует подробнее разобрать каждый из вариантов отдельно.

Устройство внутреннего блока

Фильтр производит грубую очистку. Исполняется в виде пластиковой решетки, задерживающей пух, шерсть животных и прочий крупный мусор. Чистится данный элемент два раза в месяц. Делается это вручную без использования каких-либо особых приспособлений. В системе часто предусматриваются фильтры тонкой очистки, устраняющие мелкие частицы. В более дорогих моделях происходит удаление ароматов, благодаря чему в комнате становится свежо. У нас доступны все варианты.

  • Передняя панель – это лицо вашего агрегата, содержащее воздуховоды. Они используются в качестве входных отверстий для воздуха, рециркуляция которого происходит в процессе охлаждения;
  • Вентилятор – он выполняет примерно ту же функцию, что и во внутреннем блоке. Только теперь воздух идёт не на узлы агрегата, а в помещение;
  • Испаритель – представляет собой радиатор, приобретающий нужную температуру благодаря прохождению через него фреона. После этого вентилятор пропускает воздух сквозь конденсатор, из-за чего он и охлаждается;
  • Панель индикации – она может состоять из лампочек, которые будут загораться или тухнуть в зависимости от подачи питания, запуска функций и т.п. Более современные модели оснащаются экраном. Чаще он отображает числовые значения – скорость, температуру и так далее;
  • Поддоны – ставятся внутри, используются для накопления конденсата с поверхности оборудования. Удалять его не надо, так как жидкость отводится через специальный шланг;
  • Система управления контроля направление воздуха – это шторка, которая двигается по заданной программе, выставляется вручную.

Виды внутренних блоков

Они отличаются формой и местом размещения. Взгляните подробнее на существующие типы:

  • Настенные – это самый распространенный вариант для размещения в офисах и жилье. Для него не нужно предусматривать никаких демонтажных работ. Блок просто вешается на стену. Данный продукт легко обслуживать;
  • Кассетные – коммерческий вариант, предназначенный для размещения в потолке. В офисах, бизнес-центрах, магазинах, да и многих других местах сегодня используется верх типа «Армстронг». Состоят он из квадратных деталей, которые легко убираются. Это позволяет инженерам быстро проникать к коммуникациям, менять лампы и провода. На место таких блоков и осуществляется установка мультисплит системы кассетного типа, а точнее ее внутренних деталей;
  • Напольные – далеко не всегда в помещениях есть возможность размещать варианты в верхней части комнаты. Тогда их можно убрать в пол. Часто это оказывается ещё и самое холодное место, благодаря чему подогрев становится прекрасным дополнением;
  • Канальные – сегодня во многих зданиях предусматривается приточная система вентиляции. В этом случае кондиционер станет размещаться непосредственно в шахтах. Обычные комнатные варианты используют системы рециркуляции – они выкачивают воздуха из помещения и возвращают его обратно. Для проветривания же приходится использовать окна, что вынуждает впускать жару или холод внутрь. Канальный вариант решает эту проблему, так как получает воздух непосредственно из вентиляции. Он свежий, а при надобности и предварительно подготовленный;
  • Колонные – это самая невостребованная разновидность, что обусловлено её громоздкостью. Блоки исполняются в виде шкафов и размещается на полу. Однако у них есть плюс в производительности всё из-за того же размера – просто приборов в них помещается больше, что позволяет использовать мощные компрессоры. Но вам придется пожертвовать местом.

Установка мульти сплит систем

Разнятся конструкции не только своим обликом и формой. Есть технические моменты, на которые следует обратить внимание.

Фиксированная конструкция

Комплекс полностью собирается на заводе. Он представляет собой готовый комплект. Пример: один наружный блок и 6 внутренних элементов. Никаких модификаций вносить нельзя. Внешний блок создаётся специально под внутренний, имея лишь 6 зон для подключения труб. Невозможно присоединить дополнительный агрегат или какое-то стороннее оборудование. Проще говоря – это полностью завершённые продукт, рассчитанный на определенную мощность и площадь. Вполне себе хороший вариант для бытового использования при условии, что вы не планируете пристраивать дополнительные комнаты и т. д.

Наборная конструкция

Их сборкой занимаются специалисты компании. Именно такие системы устанавливаются в коммерческом секторе. Они считаются профессиональными. Их заказывают в 90% случаев. Все детали подбираются под определенное задание. Их может быть условно неограниченное количество. Они имеют стандартные узлы для подключения оборудования и совместимы с большинством продающихся на рынке приборов. Можно добавлять стороннюю технику вроде манометров, удлинять трассу, производить прочие модификации.

Фреоновые и водяные системы кондиционирования

В большинстве систем используется традиционный фреон, как наиболее эффективный хладагент. Однако существует возможность создания водяного комплекса. В домашних условиях он вряд ли вам понадобится, так как используется преимущественно в промышленном секторе, где добавляется возможность подключения станков к заранее охлаждения жидкости. Установка сплит-системы, цена этого типа намного выше, да и актуальны они для зон большого размера. Как бы то ни было, они также вам доступны.

Системы управления кондиционерами

Простая сеть на 2 канала позволяет работать устройству только в одном режиме – если наружный блок настроен на охлаждение, все внутренние узлы будут функционировать по аналогичной схеме. Однако есть возможность разделить систему, сделать так, чтобы один элемент нагревал, а другой охлаждал. С маленькими сплит-системами это редко бывает необходимо, так как речь обычно идет об обслуживании небольшого помещения для людей. Вряд ли в одной комнате будет жара, а в другой мороз.

Если вы пользовались обычным кондиционером, то имели возможность держать в руках пульт дистанционного управления. Он такой же, как у вашего телевизора, только с меньшим количеством кнопок. Подобный вариант может быть предусмотрен и в нашем случае. Сама же система контроля состоит в первую очередь из щита управления. Нередко он совмещается с вентиляцией, отвечая за функционирование всех узлов.

Он дает регулировать влажность, температуру и ряд базовых параметров. Элемент предотвращает замыкания, перегрузки и возможные поломки. Данный узел является центральным и устанавливается в отдельном помещении. Однако вам будет неудобно управлять функциями из данной точки. Вдобавок понадобится выставлять разные параметры для каждой комнаты. Потому контроль осуществляется в первую очередь над внутренними блоками. Делается это с помощью следующих деталей:

  • Аналоговая панель – пластиковое изделие с кнопками и переключателями, размещаемое на стенах;
  • Электронный дисплей – более совершенный вариант, дающий возможность точно задавать параметры в цифрах. Бывает сенсорным и кнопочным;
  • Дистанционный пульт – традиционное и удобное решение, работает от батареек.

Система кондиционирования управляет не таким большим количеством параметров, чтобы создавать какое-либо сложное меню для их корректировок. Однако в ряде случаев климатическое оборудование комбинируется с вентиляцией, которая обогревает, очищает и увлажняет воздух. В этом случае может быть установлен центральный терминал для контроля над характеристиками. Вариантов много, мы подберем наиболее уместный.

Упомянем и о беспокойстве родители по поводу баловства детей с пультами контроля. У нас уже были запросы со стороны частного сектора по реализации системы управления с ограниченными функциями. Решается данный вопрос легко. В родительской зоне делается монитор, который может контролировать всё здание, а у ребенка стоит пульт, позволяющий менять только температуру в заданном диапазоне (пример: от 18 до 23 градусов). Этот же вариант хорошо подходит владельцам офисных зданий, да и любых других коммерческих объектов, где нужно ограничить возможности остальных людей в управлении климатом.

Проектирование систем кондиционирования

Первым делом устанавливается место, куда будет монтироваться внешний блок сплит системы. Это может быть одна из 4 зон:

  • Крыша, чердачное помещение;
  • Подвал, цокольный этаж;
  • Стены здания;
  • Постройка, находящаяся рядом со зданием.

Первостепенной задачей техников становится оптимизация расхода материалов. Нужно расположить объекты так, чтобы длина магистрали была максимально низкая. Это позволит сэкономить место и деньги, снизить мощность компрессора и затраты медной трубы. Остальной процесс проектирования состоит из двух шагов:

  • Создание техническо-экономического обоснования – полученные ранее параметры здания позволяют провести расчёты для выбора техники, её типа и места расположения. Подготавливается смета, чтобы вы взглянули на финальную стоимость установки сплит-систем, внесли изменения. При надобности можно убрать или добавить какие-либо элементы, отталкиваясь от бюджета. В этом вам помогут наши консультанты;
  • Организация рабочего плана – исполняются эскизы и монтажные схемы. Последние содержат базовые характеристики вроде размеров блоков, расположения каналов и прочего оборудования. В финале делается генеральный план, в которых уже будут интеграции кондиционеров с другим оборудованием, привязки к стенам и потолкам, а также ряд других деталей.

Изготовление пояснительных записок – это указания для монтажников, которые позволят добиться первоклассного результата. Работникам выдаются специальные письма, в которых находится информация о методах установки, а также основном плане действия. Всё прописано до мелочей. После этого начинается сборка оборудования инструментов.

Монтаж сплит системы

Первым делом специалисты изготавливают отверстия для прокладки каналов. Если в здании нет ремонта, то можно создать выемки в стенах. Для этого используются перфораторы и отбойные молотки. В результате получаются аккуратные канавки, в которых будут размещены медные трубы. Если вы заказываете ещё и вентиляцию, то мы используем алмазные буры, с помощью которых в стенах проделываются ровные отверстия диаметром более 20 см.

Это дорогое оборудование, недоступное маленьким компаниям, но оно позволяет избежать некрасивого и беспорядочного откалывания кусков от стен. После этого начинается непосредственно монтаж, состоящий из следующих этапов:

  • Установка внешнего блока – если нужно, под него делается фундамент. В случае с монтажом на стене размещают крепления;
  • Установка внутренних блоков – они вешаются на стены, скрываются за потолками и прочими деталями обстановки;
  • Установка магистрали и обвязки – все узлы соединяются каналами, по которым будет течь фреон;
  • Установка электрики – подключается система управления, если надо внешние датчики.

Несмотря на то, что сеть собрана, она ещё не готова к запуску. В трубах нет хладагента, да и сама сеть не сконфигурирована.

Настройка и запуск

Сперва будет осматриваться магистраль, так как она собирается с помощью сварки и в ней могли остаться отверстия. Если каналы герметичные, то специалисты переходят проверке остальных узлов. Осуществляется заправка труб хладагентом. После этого необходимо отладить датчики и провести замеры температуры с помощью стороннего оборудования. И только после этого работа сдаётся вам.

Характеристки
Монтаж наружного блокаДа
Прокладка трассыДа
Монтаж внутреннего блокаДа
Наши работы

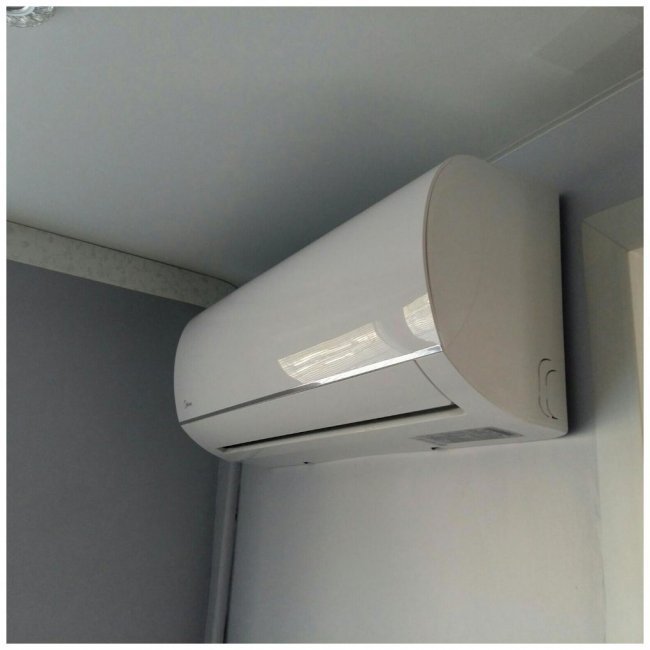

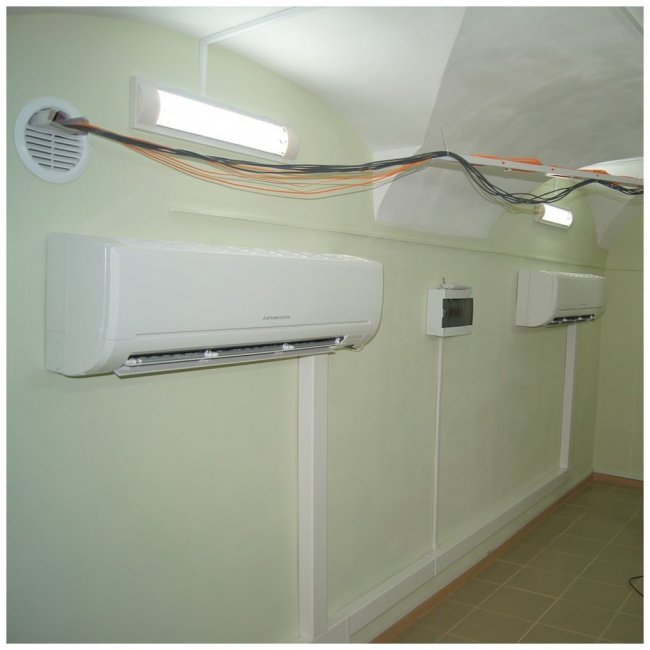

Монтаж внутреннего блока кондиционера

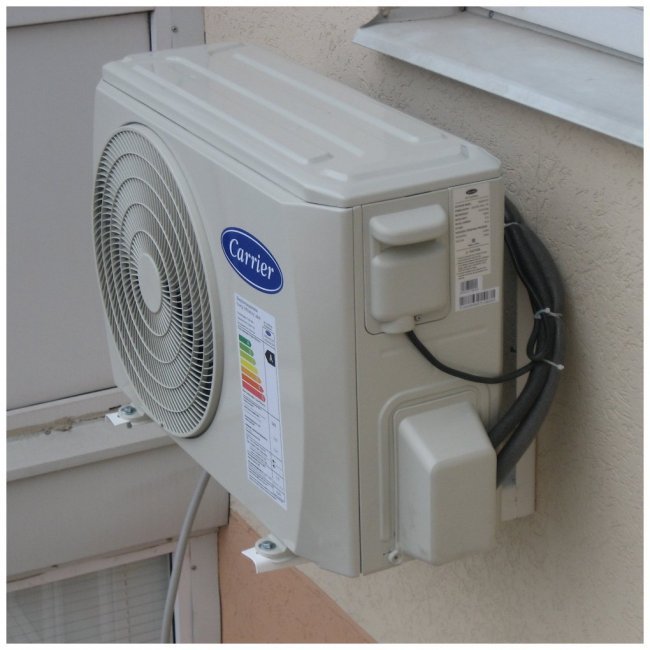

Монтаж внешнего блока кондиционера
