Монтаж вентиляции в торговом центре регламентирован ГОСТ Р ЕН 13779-2007, ГОСТ 30494-2011. Система должна подчиняться установленным требованиям, иначе контролирующие организации не выдадут разрешение на строительство.

• Температурный режим поддерживается в пределах 17 – 22 °С зимой, 20 – 24 °С летом.
• Относительная влажность 40% – 60%.
• Скорость движения воздушных масс 0,1 м/с.
• Шумность работы вентиляционного оборудования 40 дБ.
• Вентиляция должна поддерживать циркуляцию во всех зонах, не допуская застоя воздушных масс.
• Система должна предотвращать распространение огня при возгораниях.

Для одного посетителя ТРЦ предусматривается подача воздуха в объеме 20 м³/час, для персонала – 60 м³/час.

Компания «Авимос» проектирует, рассчитывает, устанавливает системы вентилирования на крупных и сложных объектах. Мы предлагаем климатические силовые установки различной мощности и функционала, выбираем оборудование согласно расчетным значениям.

Выбор оборудования – это ответственная часть процесса проектирования, поскольку недостаточная производительность создаст застойные зоны и не сможет обеспечить перемещение воздушных масс с заданной скоростью, а избыточная приведет к удорожанию проекта и последующей эксплуатации агрегатов.

При расчете и проектировании вентиляции следует учитывать:

• Размеры, планировку, назначение каждого помещения;
• Количество постоянно работающего персонала, средний показатель посещения;
• Ориентацию оконных, дверных проемов;
• Материалы, применяемые для возведения зданий.

Проектирование торговых центров проводится по схеме shell&core. В процессе строительства устанавливаются основные инженерные коммуникации, а прокладка воздуховодов проводится самими арендаторами после заключения договора. Эта схема эффективна и экономически обоснована, поскольку на этапе строительства неизвестна специфика каждого здания, номенклатура реализуемого товара.

По архитектурному решению ТРЦ делятся на две группы.

• Магазин-склад – большие торговые площади, которые арендуются одной компанией. К представителям этой группы можно отнести «МЕТРО», «АШАН» и т.д. Они имеют архитектурные особенности – открытые площади, не мешающие воздухообмену, общую кассовую зону с большим скоплением посетителей. Вентиляция ТЦ этой группы проводится общей централизованной системой с дополнительной воздухоподготовкой. Воздуховоды размещены в верхней части свода, а силовые установки монтируются на кровле.
• Многофункциональный объект – помещения арендуются множеством компаний. Разработка вентиляционной сети затруднена наличием множества отдельных помещений с различными требованиями к воздухообмену. Магазины, реализующие пищевые продукты, фудкорты, кафе, рестораны, кинотеатры, детские площадки требуют различных условий вентилирования. Централизованная система дополняется отдельными элементами, которые обеспечивают температурный режим и относительную влажность в особых зонах.

Наши инженеры предлагают инновационные технические решения, создавая сложные схемы вентилирования для крупных объектов.

Такой способ побуждения движения воздушных масс является дополнением к более мощным и функциональным силовым агрегатам. На стадии проектирования и строительства ТРЦ формируются воздуховоды для вытяжки и подачи воздуха в помещения. Таким способом вентилируются крупные зоны (холлы, складские помещения и т.д.). Эта схема обеспечивает кратность воздухообмена в пределах 0,5 – 1 и полностью зависит от внешних погодных факторов. При проектировании всего комплекса учитывается направление преобладающего ветра, которое оказывает существенное влияние на воздухообмен в помещениях.

Установка такой системы не связана с крупными затратами, а ее эксплуатация не требует дополнительных денег. Управление подачей воздуха проводится при помощи заслонок, установленных в каналах.

Такие схемы предусматривают установку силовых агрегатов, которые обеспечивают движение воздушных масс в рассчитанных объемах с оптимальной скоростью. Схемы могут совмещаться с дополнительным оборудованием воздухоподготовки – охлаждение/обогрев, орошение (поддержание оптимальной относительной влажности).

Большую экономию энергоносителей дает применение рекуперации, которая снижает затраты до 70%. Нагретый отработанный воздух из здания попадает в контур рециркуляции, где нагревает приточный поток до максимальной температуры, после этого вспомогательное оборудование климатического контроля доводит температуру потока до оптимальных значений.

Вентиляция в ТЦ – это комплекс сложных мероприятий, поэтому поручить ее разработку и монтаж можно только профильной компании.

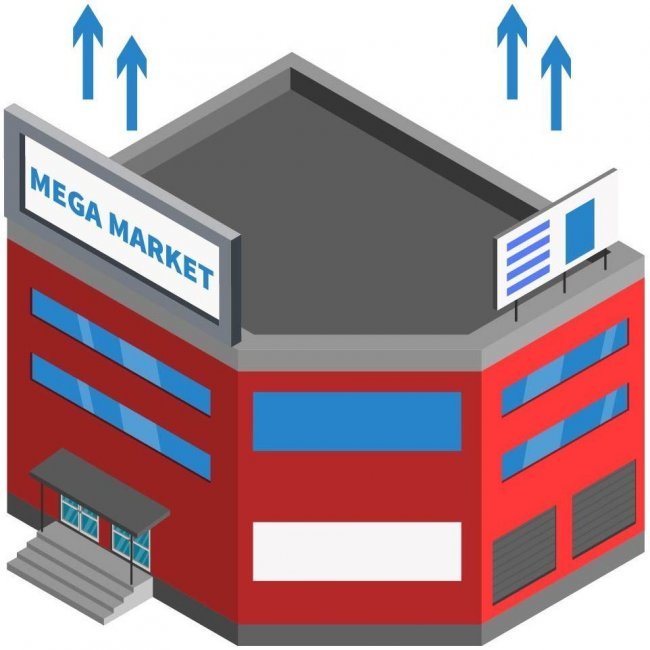

Вытяжная система вентиляции применяется для небольших зданий с особыми требованиями к воздухообмену в специфических зданиях.

Магазины, реализующие товары с резким запахом, кухни, кафе и фастфуды, санитарные зоны оборудуются мощными вытяжными системами. В таких случаях воздух поступает через неплотности и открытые проемы, а удаляется по воздуховодам вытяжной системы. Перед удалением он проходит фильтрацию, повышая экологичность объекта.

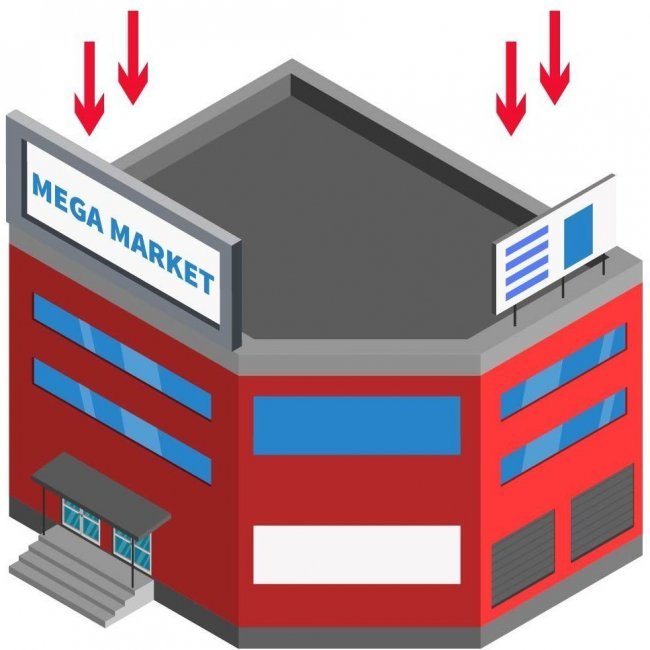

Приточная система вентиляции в торговом центре организуется при средних размерах сооружения. Эффективна при открытой свободной планировке. Воздух с улицы проходит фильтрацию, стабилизацию температуры и влажности. Его подача обеспечивается канальными вентиляторами.

Удаление производится из санитарных зон, мест с «грязной атмосферой» через неплотности, открытые проемы. Для сбережения тепла зимой, обеспечения рециркуляции во входных проемах устанавливаются автоматические двери и тепловые завесы. Это направляет воздушный поток, отсекая выход воздуха наружу, без утилизации тепла рекуперационной установкой.

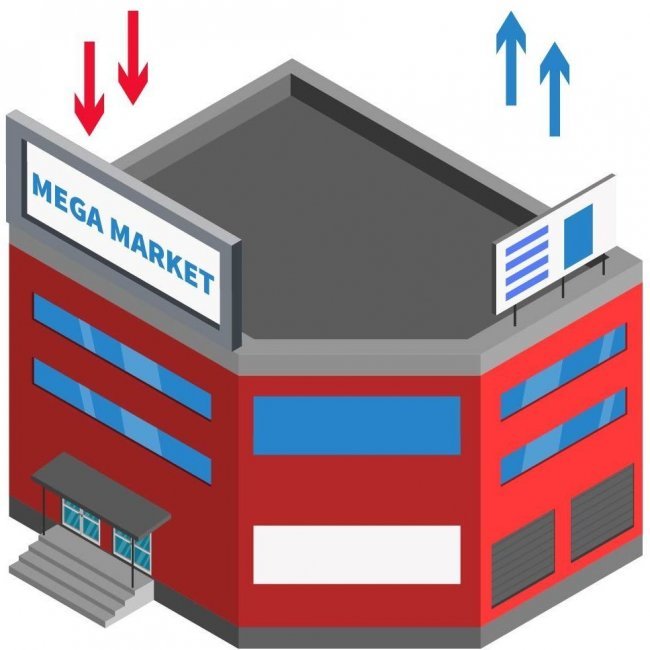

Приточно-вытяжная вентиляция в торговом центре объединяет все достоинства перечисленных схем. Она не только подает очищенный подготовленный воздух в помещение, но и организует его отвод с территории, утилизируя большие объемы тепла. Оборудование достаточно дорогое, но его эффективность и функциональность не вызывают сомнений. Применение автоматизированного управления повышает экономию, силовые установки работают в оптимальном режиме, а формирование потока проводится регулированием заслонок и управлением оборотами двигателей без участия человека. Это оборудование устанавливается в ТРЦ большой площади.

Проектирование вентиляции торгового центра – задача, с которой может справиться только профильная компания. Процесс проводится в несколько этапов.

• Основываясь на нормативной документации, пожеланиях заказчика и собственном опыте, наши инженеры формируют техническое задание.
• Проводится расчет потоков воздуха, необходимых для эффективного вентилирования объекта.
• Исходя из рассчитанных данных, подбирается производительность оборудования, сечение, длина воздуховодов, набор вспомогательных агрегатов.
• Пакет документов оформляется в виде пояснительной записки, спецификаций, графической части.

Проектирование вентиляции торгового центра завершается утверждением документации заказчиком и контролирующими организациями.

Работы проводятся по разработанной методике в несколько этапов:

• Концентрация отобранного оборудования на складах компании;
• Транспортировка на объект по установленному графику;
• Сборка корпусных конструкций, установка вспомогательных элементов;
• Установка основных устройств, элементов автоматики;
• Пуско-наладка, тестирование.
